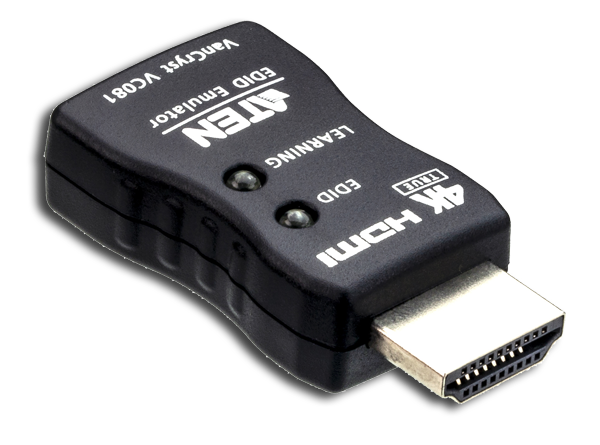

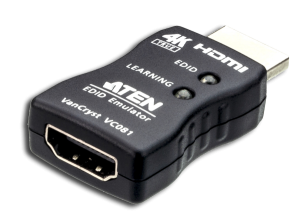

VC081 — эмулятор EDID для HDMI True 4K
Для корректного отображения видеосигнала на мониторе (или ином другом устройстве отображения) сигнал от источника должен соответствовать возможностям монитора по ряду важных параметров. Для этой цели в мониторе имеется EDID (Extended Display Identification Data) - стандартизованная информация о мониторе, передаваемая видеокарте источника сигнала в определенном формате. Данная информация передается по специальному каналу, именуемому DDC.
Как это работает

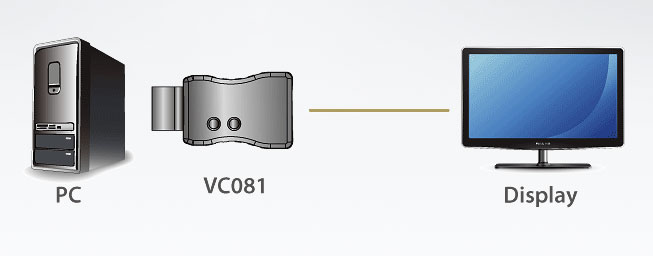

VC081 подключается в разъем видеокарты источника, а монитор подключается в эмулятор.
Обучение эмулятора
1. Включите питание всего оборудования.
2. Подключите кабель HDMI дисплея к входному разъему эмулятора.
3. Подключите эмулятор к источнику сигнала HDMI.
4. Индикатор EDID загорается зеленым цветом.
5. Отсоедините кабель HDMI дисплея от эмулятора. Индикатор обучения загорается синим цветом.
Особенности
- Совместим с HDMI 2.0 (3D, Deep Color, True 4K) и HDCP 2.2
- Работает с разрешениями до True 4K (3840 x 2160 при 60 Гц 4:4:4)
- Наличие светодиодных индикаторов для отображения состояния устройства
- Питание от HDMI-источника
Сброс параметров эмулятора
Сброс параметров эмулятора выполняется, если обучение EDID прошло неудачно.
