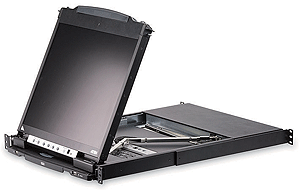

Готовятся к выпуску новые KVM переключатели CL5808/CL5816.

8 / 16-портовый KVM-Переключатель с 19" ЖК-монитором

KVM-Переключатели CL5808/CL5816 с ЖК-монитором и двойными направляющими представляют собой устройства управления, которые обеспечивают доступ к множеству компьютеров с двух PS/2- или USB-KVM-консолей. Дополнительный консольный порт на задней панели дает возможность подключения опционных внешних консолей для управления с них работой KVM-Переключателя с ЖК-монитором.

Переключатели CL5808/CL5816 имеют ЖК-монитор и клавиатуру (или сенсорную панель типа touchpad для управления курсором), которые могут скользить по направляющим, выдвигаясь и убираясь в корпус независимо друг от друга. С целью достижения максимальной экономии рабочего пространства модуль клавиатуры/сенсорной панели может задвигаться («hide away»), когда не используется, в то время как плоскопрофильный ЖК-монитор может откидываться назад, становясь заподлицо со стойкой, что дает возможность вести непрерывный мониторинг компьютеров установки. Переключение между компьютерами производится кнопочными переключателями выбора портов, расположенными на модуле клавиатуры. Переключение портов обеспечивается даже при задвинутом модуле клавиатуры, для чего предусмотрены кнопочные переключатели «Порт Выше» (Port Up) / «Порт Ниже» (Port Down), расположенные на модуле монитора.

Переключатели CL5808/CL5816 поддерживают клавиатуры и мыши типов PS/2 и USB для подключаемых компьютеров, а также периферийные USB-устройства, которые могут использоваться с компьютерами. Один Переключатель CL5808/CL5816 может непосредственно контролировать до восьми / шестнадцати компьютеров. К основному Переключателю может быть дополнительно подсоединен один за другим еще 31 совместимый Переключатель, образуя шлейфовую цепочку. В этом случае количество компьютеров, управляемых с одной KVM-консоли, может быть доведено до 256 (CL5808) или 512 (CL5816).

Особенности

• Встроенная KVM-консоль с 19-дюймовым ЖК монитором в скользящем по двойным направляющим корпусе
• Технология экономии рабочего пространства – две консоли могут контролировать до 8 или 16 компьютеров (по одной шине)
• Шлейфовое подключение до 31 дополнительного Переключателя*– возможность контроля до 256 (CL5808) или 512 (CL5816) компьютеров с двух консолей (по одной шине)
• Двойной интерфейс – поддержка компьютеров и консолей с клавиатурами и мышами типов PS/2 и USB
• Поддержка периферийных USB-устройств для компьютеров, подключаемых к локальной станции
• Возможность поворота ЖК модуля на угол до 120^o для получения наиболее удобного положения для просмотра
• Наличие замка, обеспечивающего надежную фиксацию скользящей консоли в неподвижном состоянии, когда она не используется
• Поддержка многоплатформности – Windows, Linux, Mac и Sun
• Поддержка мультимедийных USB-клавиатур для систем PC, Mac и Sun
• Автоматическое распознавание интерфейса PS/2 и USB
• Эмуляция клавиатуры и мыши (PS/2 и USB), обеспечивающая четкое переключение и одновременную начальную загрузку подключенных компьютеров даже в случаях, когда активность консоли направлена в данный момент на другой объект
• Дополнительный порт для подключения внешней консоли (монитор, USB-клавиатура и USB-мышь), создающий возможность управления с этой консоли компьютерами, подсоединенными к KVM-Переключателю с ЖК-дисплеем
  *Совместимые KVM-Переключатели: ACS1208A, ACS1216A, CS1708A, CS1716A
• Поддержка внешней USB мыши
• Превосходное качество видео – поддержка разрешения до 1280x1024 при частоте 75 Гц
• Отсутствие необходимости в специальном программном обеспечении – удобный выбор компьютера производится с помощью кнопочных переключателей портов на передней панели, «горячих» клавиш либо многоязычных экранных меню системы OSD
• Автоматическое распознавание местоположения станций в шлейфовой цепочке, что устраняет необходимость проведения ручных установок DIP-переключателя; номер позиции станции в цепочке высвечивается светодиодным индикатором на передней панели
• Автоматическая корректировка списка имен портов при изменении последовательности расположения станций в цепочке
• Двухуровневая защита с помощью паролей, обеспечивающая допуск к наблюдению за работой компьютеров и к управлению ими только авторизованных пользователей
• Кнопка включения / выключения питания ЖК монитора, обеспечивающая экономию электроэнергии и продление срока службы дисплея
• Поддержка учётных записей одного администратора и четырех пользователей с индивидуальными профилями каждого
• Режим автоматического сканирования, позволяющий проводить непрерывный мониторинг компьютеров, выбранных пользователем
• Поддержка режима широковещания – команды с клавиатуры могут быть переданы одновременно на все доступные компьютеры установки
• «Горячая» коммутация, обеспечивающая подсоединение и отсоединение компьютеров без выключения питания Переключателей
• Включение / выключение устройства звукового оповещения с помощью «горячих» клавиш и меню OSD
• Одновременное обновление встроенных программ всех KVM-Переключателей шлейфовой цепочки, которое производится через шину этой цепочки

A	B	C

Преимущества

Выбор порта

Удобно расположенные кнопки (со встроенными светодиодными индикаторами) выбора подключенного в каскад KVM переключателя и соответствующего порта на нем (A)

USB-Порт

Дополнительный USB-порт на передней панели для подсоединения к Переключателю периферийных устройств (устройств флэш-памяти, дисководов для компакт-дисков и т.д.). Периферийные USB-устройства могут использоваться для инсталляции программного обеспечения, установки «заплат» операционной системы или выполнения резервного дублирования для компьютеров, соединяемых в установку с CL5808 / CL5816. (B)

Дополнительный USB-порт мыши

Этот порт предусмотрен для создания дополнительного удобства тем пользователям, которые предпочитают пользоваться внешней мышью (C)

Переналаживаемость

ЖК модуль может откидываться на величину до 120 градусов, что позволяет выбирать наиболее удобный угол просмотра

Многоязычность

CL5808/CL5816 обеспечивает поддержку следующих языков OSD: английского, немецкого, японского, традиционного китайского и упрощенного китайского

Режим широковещания

Во время действия этой функции команды с клавиатуры передаются одновременно на все доступные компьютеры установки. Функция особенно полезна в случаях необходимости выполнения какой-либо операции на множестве компьютеров (например, производство полного отключения системы, инсталляция или обновление ПО и т.д.)

Набор для облегченного монтажа в стойку силами одного человека («Single Person Easy Installation Kit»)

KVM-Переключатели Slideaway™ с ЖК-монитором предоставляют возможность выбора из множества опционных наборов для монтажа в стойку такой, который лучше всего отвечает вашим требованиям. Набор «Single Person Easy Installation Rack Mount Kit» рационализирует процесс установки Переключателя в монтажную стойку и ускоряет его.

Обычная процедура установки KVM-Переключателя в стойку требует участия по меньшей мере двух человек. Набор «Single Person Easy Installation Rack Mount Kit» позволяет произвести монтаж в стойку KVM-Переключателя Slideaway™ сЖК-монитором силами одного человека (Single Person). При этом вся процедура – от извлечения вашего нового Переключателя из упаковки до размещения его в стойке – займет несколько минут.

Для обеспечения удобства и гибкости предлагается один стандартный и три опционных набора для монтажа в стойку:

2X-010G СТАНДАРТ 2X-012G 2X-011G

Схема подключения

Спецификация
